德標F4暗桿閘閥
更新：2017-08-21 15:54:15??????點擊：
- 品牌：???瑞奇閥門
- 型號：???Z45XF4
-
產品介紹
一、產品概述
| 軟密封德標F4暗桿閘閥Z41XF4，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置. |
二、主要零部件材料
| NO. | 部件名稱 | 材質 | NO. | 部件名稱 | 材質 | |||||||||
| 1 | 閥體 | GGG50 | 5 | 墊片 | EPDM/NBR | |||||||||
| 2 | 閥瓣 | GGG50+EPDM | 6 | 閥蓋 | GGG50 | |||||||||
| GGG50+NBR | 21 | 引導襯套 | Nylon | |||||||||||
| 3 | 閥瓣螺母 | Brass | 22 | 開口簧環 | Stainless Steel | |||||||||
| 4 | 閥桿 | AISI 420 | 11 | O型圈 | EPDM/NBR | |||||||||
三、主要技術參數
·設計標準:DIN 3352
·結構長度:DIN3202 F4/F5
·連接標準:EN 1092-2 PN16
·水壓測試 ISO 5208
·密封測試壓力:17.6 bar
·殼體測試壓力:24 bar
·手動操作測試
·適用介質：水、油、氣等
四、主要外形連接尺寸
| 數據(mm) | ||||||||||||||
| Size | L | D | D1 | D2 | b | n-d | H | H1 | W | W.T(kg) | ||||
| F4 | F5 | F4 | F5 | |||||||||||
| DN40 | 140 | 240 | 150 | 110 | 88 | 17 | 4-18 | 285 | 350 | 140 | 9 | 10.4 | ||
| DN50 | 150 | 250 | 165 | 125 | 102 | 18 | 4-18 | 295 | 335 | 140 | 10.5 | 11 | ||
| DN65 | 170 | 270 | 185 | 145 | 122 | 18 | 4-18 | 328 | 368 | 140 | 12 | 14 | ||
| DN80 | 180 | 280 | 200 | 160 | 138 | 18 | 8-18 | 350 | 400 | 200 | 16 | 19 | ||
| DN100 | 190 | 300 | 220 | 180 | 158 | 19 | 8-18 | 400 | 440 | 200 | 21 | 23 | ||
| DN125 | 200 | 325 | 250 | 210 | 188 | 19 | 8-18 | 428 | 488 | 240 | 25.5 | 30 | ||
| DN150 | 210 | 350 | 285 | 240 | 212 | 19 | 8-22 | 485 | 545 | 240 | 33 | 40 | ||
| DN200 | 230 | 400 | 340 | 295 | 268 | 22 | 12-22 | 560 | 630 | 295 | 52 | 62 | ||
| DN250 | 250 | 450 | 405 | 355 | 320 | 22 | 12-26 | 635 | 735 | 360 | 86 | 105 | ||
| DN300 | 270 | 500 | 460 | 410 | 378 | 26 | 12-26 | 700 | 830 | 360 | 118 | 160 | ||
| DN350 | 290 | 550 | 520 | 470 | 438 | 28 | 16-26 | 970 | 955 | 460 | 165 | 320 | ||
| DN400 | 310 | 600 | 580 | 525 | 490 | 30 | 16-30 | 1020 | 1070 | 460 | 225 | 420 | ||

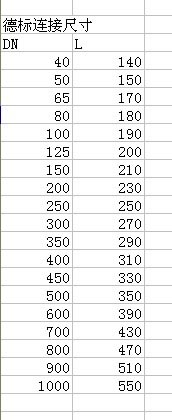

我公司生產的德標F4尺寸
精心締造,優質品質!!! www.sduq.cn 瑞奇閥門
